人脸对齐/关键点训练业务理论及实现

基于TensorFlow的人脸识别智能小程序的设计与实现 人脸对齐/关键点训练业务理论及实现

1 人脸对齐/关键点业务介绍

• 根据输入的人脸图像，自动定位出面部特征关键点，如眼睛、鼻尖、嘴角点、眉毛以及人脸各部件轮廓点等


• 2D人脸

• 3D人脸

• 关键点数量：5,21,29,68,96,192……

• 旷视科技1000点与8000点对比如下图

• 表情识别、人脸编辑、人脸美妆、三维重建

2 人脸关键点算法评价指标

2.1 通常将输出结果表示成点的集合，再进一步表示成向量

2.2 NME：Normalized mean error

• 两外眼角间距离
• 人脸外接矩阵对角线长度 $$ e = \frac{\textstyle\sum_{i=1}^n \Vert X_{(i)}^e-X_{(i)}^e \Vert_2}{N * d_{io}}$$

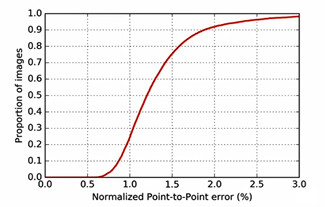

2.3 CED：Cumulative Errors Distribution（CED）curve

• 横坐标表达当前的偏差值
• 纵坐标表达满足当前偏差值得图片的数量

3 人脸关键点方法介绍

3.1 传统方法

3.1.1 形状学习

• 基于形状学习的模型：ASM、AAM

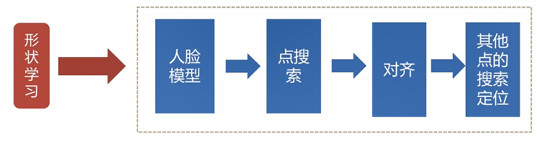

• 基于形状学习的人脸关键点流程

3.1.2 级联回归学习

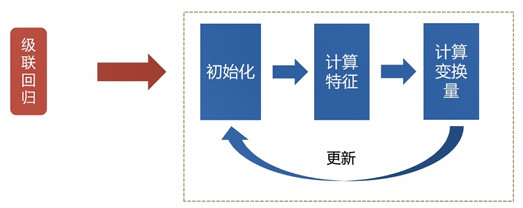

• 基于级联回归学习的模型：CPR

推荐阅读文献

• Face Alignment at 3000 FPS via Regressing Local Binary Features(LBF)
• Joint Cascade Face Detection and Alignment
• One Millisecond Face Alignment with an Ensemble of Regresion Trees(ETR)
• Face Alignment In-the-Wild: A Survey
• Facial feature point detection: A comprehensive survey

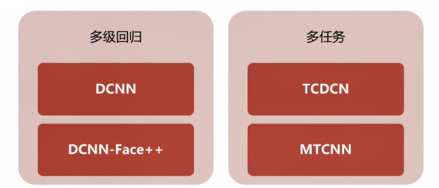

3.2 深度学习方法

3.2.1 多级回归

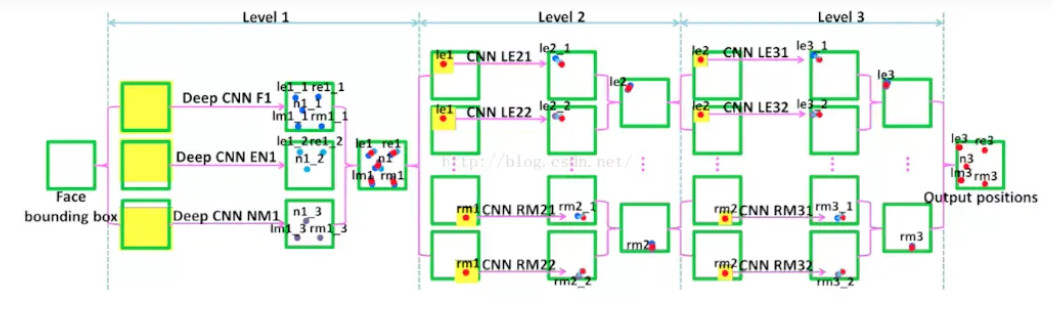

• DCNN
  • 总体思想是由粗到细，实现5个人脸关键点的精确定位。网络结构分为3层：level 1、level 2、level 3。每层都包含多个独立的CNN模型，负责预测部分或全部关键点位置，在此基础上平均来得到该层最终的预测结果。

• DCNN-Face++

3.2.2 多任务

• TCDCN

  • 使用与人脸相关的属性共同来学习人脸的特征点位置，通过这种多任务的学习，来提高人脸特征点检测的鲁棒性。具体而言，就是在人脸特征点检测时候，同时进行多个任务（包括性别、是否戴眼镜、是否微笑以及脸部姿势）的学习。使用这些辅助属性可以帮助更好的定位特征点。

• MTCNN

  • CNN回归和检测多任务，多尺度级联，三个网络级联，由粗到精，同时完成检测和特征点定位回归。

3.2.3 直接回归

• Vanilla CNN
  • 作者对网络不同层的特征进行使用GMM进行聚类分析，发现网络进行的是层次的，由粗到精(hierarchical, coarse to fine)的特征定位，越深的网络特征越能反应出特征点的位置。

3.2.4 热图

• DAN
  • 与以往级联神经网络输入的是图像的某一部分不同，DAN各阶段网络的输入均为整张图片。当网络均采用整张图片作为输入时，DAN可以有效的克服头部姿态以及初始化带来的问题，从而得到更好的检测效果。之所以DAN能将整张图片作为输入，是因为其加入了关键点热图（Landmark Heatmaps），关键点热图的使用是本文的重要创新点。

3.2.5 3D人脸关键点定位

• 2D人脸主要为可见点信息，对于侧脸很难训练

• 正脸到侧脸姿态变化较大，且标注十分困难

• 人脸本身就具有深度信息

  • Dense Face Alignment
  • DenseReg
  • FAN
  • 3DDFA
  • PRNet

4 人脸关键点常用数据集

• 300W-LP
  • 68点
  • AFW,LFPW,HELEN,IBUG and XM2VTS

• Dlib库
  • 能够检测出当前图片中的人脸的位置，并且完成人脸定位（68点），生成深度学习输入的训练样本。

5 人脸关键点定位问题挑战及解决思路

6 编程实战及模型优化

TensorFlow+SENet-人脸关键点定位编程实战及模型优化

6.1 TensorFlow+SENet模型详细介绍

• 人脸关键点网络结构

• 网络结构

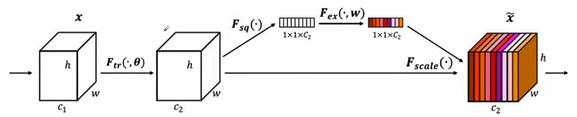

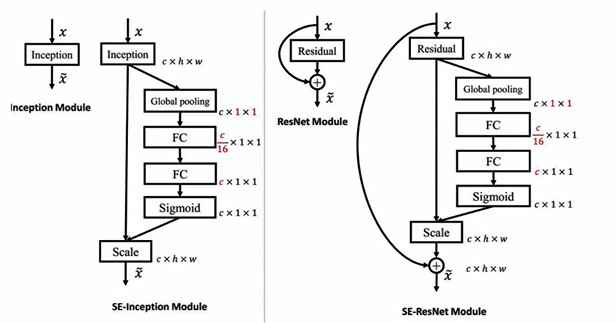

• SENet模型详细介绍

1
2
3

X1 = conv(X0)
X2 = weight(X0)
X3 = X0 + X1 ** X2

6.2 环境参数

6.3 数据准备

7 实例代码

7.1 数据集处理

对landmark中的标注信息进行适当的调整，代码如下：

1
2
3
4
5
6
7
8

x_max = int(np.max(landmark[0:68, 0]))
x_min = int(np.min(landmark[0:68, 0]))
y_max = int(np.max(landmark[0:68, 1]))
y_min = int(np.min(landmark[0:68, 1]))
y_min = int(y_min - (y_max - y_min)  * 0.3)
y_max = int(y_max + (y_max - y_min)  * 0.05)
x_min = int(x_min - (x_max - x_min)  * 0.05)
x_max = int(x_max + (x_max - x_min)  * 0.05)

对数据进行裁剪，将人脸区域抠出来，获取人脸框的大小并对landmark数据进行标准化，将其归一化到0~1之间，对x,y的处理如下：

1
2

im_point.append((landmark[p][0] - x_min) * 1.0 / sp[1])
im_point.append((landmark[p][1] - y_min) * 1.0 / sp[0])

将图片的大小改变为128*128的大小，将整个数据集中80%的数据划分为训练集，剩余的20%划分为测试集。

7.2 模型训练

数据读取：定义get_one_batch函数，每次从中获取一个batchsize的数据，定义type=0时为训练集，读取train.tfrecords文件，type=1时为测试集，读取test.tfrecords。定义和读取文件队列，对训练集使用shuffle_batch获取队列中的数据，对测试集直接使用batch获取队列中的数据。定义features对读取出的数据进行解析，获取features中的image和label，接着将图像数据解码为uint8格式，对图像数据进行reshape并将其转换为float型。

定义网络结构：定义输入为placeholder，数据类型为float32，shape中batch_size定义为None，图像尺寸为128 * 128 * 3；模型共需要预测68个人脸关键点共136个点，将label的shape定义为136，具体代码如下：

1
2
3

input_x = tf.placeholder(tf.float32, shape=[None, 128, 128, 3])
label = tf.placeholder(tf.float32, shape=[None, 136])
logits = SENet(input_x, is_training=True, keep_prob=0.8)

SENet:定义senet_blob(net, in_dim, on_dim, stride)函数，其中in_dim为输入特征图通道数，on_dim为输出特征图通道数，stride表示当前网络是否进行下采样。对输入的张量进行备份，并进行卷积操作，对通道的数量进行适当的降维，第一次，降4倍，进行1 * 1的卷积，接着进行3 * 3的卷积，接着再进行1 * 1的卷积，得到与输出维度相同的卷积，对stride大于1的数据通道poll2d进行下采样。通过reduce_mean对1、2维度进行average_pooling，调用slim.fully_connected加入全连接层，加入激活层，再次加入全连接层，使用sigomid将权重映射到0,1之间，得到通道加权之后的网络结构，将得到的值与备份的张量相加，实现跳连部分。

定义好基本模块之后，开始搭建SENet网络结构，定义权重可选的正则化程序为slim.l2_regularizer(0.00001)、定义权重初始化程序为slim.variance_scaling_initializer()、定义激活函数为tf.nn.relu、定义正则化函数为slim.batch_norm、定义正则化函数的参数为bn_param。网络结构定义代码如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

with slim.arg_scope([slim.batch_norm], **bn_param):
     net = slim.conv2d(input_x, 32, [3, 3])
     net = slim.avg_pool2d(net, [3, 3], stride=2, padding="SAME")
     net = senet_blob(net, 32, 64, 2)
     net = senet_blob(net, 64, 128, 2)
     net = senet_blob(net, 128, 128, 2)
     net = senet_blob(net, 128, 256, 2)
     net = senet_blob(net, 256, 512, 2)
     net = tf.reduce_mean(net, axis=[1, 2]))
     net = slim.fully_connected(net, 1024)
     net = tf.nn.dropout(net, keep_prob=keep_prob)
     net = tf.nn.relu(net)
     net = slim.fully_connected(net, 136)
     return net

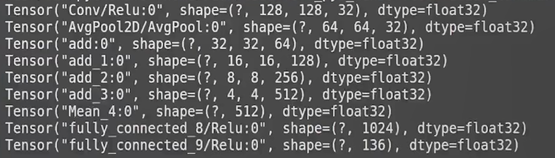

网络维度的变化如下图所示：

学习率：学习率采用衰减学习率，初始学习率为0.001，衰减步长为1000步，每次衰减0.98，定义update_ops对batchnorm层进行更新，具体代码如下：

1
2
3
4
5
6
7
8

global_step = tf.Variable(0, trainable=False)
lr = tf.train.exponential_decay(0.001, global_step,
                                decay_steps=1000,
                                decay_rate=0.98,
                                staircase=False)
update_ops = tf.get_collection(tf.GraphKeys.UPDATE_OPS)
with tf.control_dependencies(update_ops):
    train_op = tf.train.AdamOptimizer(lr).minimize(loss, global_step)

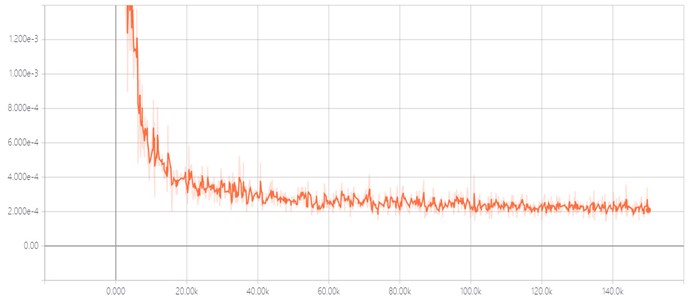

模型共训练150000次，并对模型和日志信息进行保存，loss曲线如下图所示：

7.3 模型固化

模型固化部分的网络结构与模型训练中的基本一致，需要将is_training修改为False、keep_prob修改为1.0,将shape中的None置为1表示每次处理一张图片，修改前后的代码如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16

#修改前：input_x = tf.placeholder(tf.float32, shape=[None, 128, 128, 3])
input_x = tf.placeholder(tf.float32, shape=[1, 128, 128, 3])
#修改前：logits = SENet(input_x, is_training=True, keep_prob=0.8)
logits = SENet(input_x, is_training=False, keep_prob=1.0)
根据读取到的ckpt文件恢复当前的graph，定义输出的网络节点的对应部分，并保存pb文件，相关代码如下：
    coord = tf.train.Coordinator()
    tf.train.start_queue_runners(sess=session, coord=coord)
    init_op = tf.group(tf.global_variables_initializer(), tf.local_variables_initializer())
    session.run(init_op)
    ckpt = tf.train.get_checkpoint_state("models-3")
    saver.restore(session, ckpt.model_checkpoint_path)
    print(ckpt.model_checkpoint_path)
    output_graph_def = tf.graph_util.convert_variables_to_constants(session,session.graph.as_graph_def(),['fully_connected_9/Relu'])
with tf.gfile.FastGFile("face_landmark_model.pb", "wb") as f:
        f.write(output_graph_def.SerializeToString())
        f.close()

7.4 模型测试

读取打包好的pb文件，从pb文件中恢复当前的graph， 接着进行前项推理，通过opencv读取用于测试的人脸图片，将图片resize到128 * 128，将读取到的图片扩充为四维后传给网络，使用opencv对68个人脸关键点进行绘制，并显示输出结果，相关代码如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

for im_url in im_list:
    im_data = cv2.imread(im_url)
    sp = im_data.shape
    im_data = im_data[sp[0] * 1//4:,:,:]
    im_data = cv2.resize(im_data, (128, 128))
    pred = sess.run(landmark, {"Placeholder:0":
                                   np.expand_dims(im_data, 0)})
    pred = pred[0]
    for i in range(0, 136, 2):
        cv2.circle(im_data, (int(pred[i] * 128), int(pred[i+1] * 128)), 2, (0, 255, 0), 2)
    cv2.imshow("test", im_data)
    cv2.waitKey(0)

人脸关键点定位的模型测试结果如下图所示：
